Métodos para Interpretar Curvas de Titulación
Introducción: El Lenguaje Gráfico
Las curvas de titulación son representaciones gráficas que permiten visualizar de manera continua cómo progresa una reacción de valoración a medida que se añade el titulante. Además de esto una curva de titulación sintetiza información química esencial sobre el sistema en estudio, como los equilibrios que predominan, la estequiometría de la reacción y las condiciones bajo las cuales puede detectarse un punto final de forma confiable.
¿Qué representa realmente una curva de titulación?
Una curva de titulación es una representación gráfica que muestra cómo varía una propiedad química relacionada con la concentración de una especie en solución conforme se añade un volumen conocido de titulante. De manera general, el volumen del titulante agregado se representa en el eje horizontal, mientras que en el eje vertical se grafica una variable que depende directamente de la concentración del analito o del reactivo. La construcción de una curva de titulación permite describir el comportamiento químico del sistema a lo largo de toda la reacción, desde el estado inicial, hasta las condiciones posteriores al punto de equivalencia, donde el titulante se encuentra en exceso.
Elementos clave en la gráfica: punto de equivalencia, regiones y ejes
Una curva de titulación contiene varios elementos fundamentales que permiten su correcta interpretación. Uno de los más importantes es el punto de equivalencia, este corresponde al momento en que las cantidades del analito y del titulante han reaccionado de acuerdo con la estequiometría de la reacción. En la gráfica, este punto suele manifestarse como un cambio brusco en la pendiente de la curva y marca la transformación completa del analito.
Es importante distinguir el punto de equivalencia del punto final, que corresponde a un cambio físico observable, como un viraje de color de un indicador o una variación detectable en el potencial de un electrodo.
Otro elemento esencial de la curva es su división en regiones, las cuales reflejan distintos estados químicos del sistema. Cada región está dominada por especies y equilibrios diferentes, esto hace que haya cambios característicos en la forma de la gráfica.
Típicamente se distinguen:
- Punto inicial: Donde sólo está presente el analito.
- Región antes del PE: Donde coexisten el analito sin reaccionar y el producto de la reacción, formando a menudo un sistema amortiguador.
- Zona del PE: El salto brusco donde ocurre la transición.
- Región después del PE: Donde domina el exceso del titulante agregado.
Por último, la información proporcionada por los ejes de la gráfica es crucial para la interpretación. El eje horizontal representa el volumen de titulante agregado, mientras que el eje vertical muestra una propiedad relacionada con la concentración, como el pH, el pM o el potencial eléctrico. La elección de esta variable determina el tipo de información que puede extraerse de la curva y condiciona la forma en que se analizan los resultados de la titulación.
Método 1: Tabla de Variación de Composición
El método de la tabla de variación de composición, también conocido como método por regiones, permite desglosar el proceso de titulación en etapas bien definidas, cada una dominada por un equilibrio químico distinto.
Este método constituye una herramienta de interpretación. Al dividir la curva en regiones, se identifica qué especies químicas son mayoritarias, qué reacciones gobiernan el sistema y por qué la curva adquiere una forma específica. A partir de ella se seleccionan puntos clave que, al graficarse, generan la curva de titulación y permiten interpretar visualmente el comportamiento del sistema.
Procedimiento general:
- Paso 1: Definir el sistema químico de forma general (HA o H₂A y base fuerte) y su reacción.
- Paso 2: Crear la Tabla de Variación: Una tabla con las columnas adecuadas para seguir cómo cambian las cantidades de reactivos y productos en cada etapa.
Ejemplo de estructura conceptual de la tabla
Cada fila de la tabla no representa únicamente un punto de cálculo, sino una situación química distinta del sistema. El análisis de la tabla permite anticipar la forma de la curva incluso antes de realizar la gráfica.
Reacción: H⁺ + OH⁻ ⇌ H₂O
IMAGEN
| Símbolo | Significado | Descripción |
|---|---|---|
| C0 | Concentración inicial del analito | Concentración molar del analito antes de comenzar la titulación. |
| v0 | Volumen inicial del analito | Volumen (generalmente en mL o L) de la disolución de analito. |
| C | Concentración del titulante | Concentración molar del reactivo titulante. |
| V | Volumen agregado | Volumen de titulante añadido en un momento dado de la titulación. |
| VPE | Volumen en el punto de equivalencia | Se obtiene por estequiometría: C0V0 = CVPE Es el volumen donde se neutraliza exactamente todo el ácido. |
| f | Fracción de titulación | Definición: f = V/VPE Interpretación: |
| ε | Cantidad muy pequeña (no cero) | Representa una concentración residual despreciable pero no nula. Existe porque las reacciones nunca son "perfectamente completas" en el equilibrio. |
¿Qué significan las operaciones en la tabla?
C₀(1−f)
Esta expresión aparece antes del punto de equivalencia.
¿De dónde sale?
Inicialmente hay C₀ de ácido.
Una fracción f ya reaccionó con la base.
Lo que queda sin reaccionar es: C₀ − fC₀ = C₀(1−f)
C₀(f−1)
Esta expresión aparece después del punto de equivalencia.
¿De dónde sale?
En el PE ya reaccionó todo el ácido.
El volumen extra corresponde a base en exceso.
La cantidad sobrante es: fC₀ − C₀ = C₀(f−1)
Interpretación desde la tabla:
| Región | Condición | Especies predominantes | Interpretación química |
|---|---|---|---|
| A | Inicio | HA | El ácido débil controla el pH |
| B | Antes del PE | HA / A⁻ | Sistema amortiguador |
| C | PE | A⁻ | Hidrólisis de la base conjugada |
| D | Exceso | OH⁻ | El titulante domina |
Construcción y uso de la tabla de variación de composición
La tabla de variación de composición se construye identificando regiones de la titulación en función del volumen de titulante añadido. En cada región se analizan las especies presentes y se establecen suposiciones químicas razonables que simplifican el cálculo del pH.
- Dividir la Titulación en Regiones Clave: Identificar la química dominante en la curva.
- Calcular el pH en cada región: Usar la fórmula simplificada correcta, que se deduce de las especies mayoritarias en tu tabla.
- Gráfica e interpretación: Unir los puntos calculados para ver la curva y relacionar su forma con lo visto en la tabla.
¿Cómo se grafica la curva?

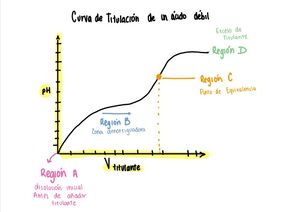

Una vez calculados los valores de pH para distintos volúmenes de titulante y trazada la curva de titulación (pH vs volumen agregado), la gráfica puede dividirse en regiones bien definidas, cada una asociada a una fila de la tabla de variación de composición y a una especie química dominante.
La fortaleza de este método radica en que la forma de la curva se explica directamente a partir de la tabla, sin necesidad de cálculos adicionales.
Ejemplo: CASO 1: Ácido monoprótico débil (HA) + Base fuerte
Para este caso:
- Analito: 25.0 mL de un ácido monoprótico débil genérico HA, a una concentración de 0.10 M y con un pKa = 4.75.
- Titulante: Una base fuerte genérica (OH⁻) a 0.10 M.
Reacción principal:
HA + OH⁻ → A⁻ + H2O
IMAGEN TABLAAA
La tabla anterior no es el resultado final, sino una herramienta de cálculo.
Cada fila de la tabla corresponde a una región específica de la curva de titulación, y de cada región se obtiene una expresión distinta para el pH.
¿Qué se grafica? Para visualizar la información de la Tabla de Variación de Composición, construimos una gráfica de dos dimensiones: Eje X (Horizontal): Representa el progreso de la titulación. Expresada como el Volumen de titulante añadido (en mL). Eje Y (Vertical): Representa la respuesta del sistema, que es el pH calculado para cada punto del eje X. Estos valores de pH son los resultados directos de aplicar las fórmulas simplificadas de cada región en nuestra Tabla de Variación.
Cómo se Dibuja la Curva a Partir de Estos Puntos En un papel milimetrado o de manera esquemática, se ubican con precisión los cuatro puntos de la tabla anterior en el plano (Volumen, pH). Unir con una Línea Suave (No Recta): La química de una titulación es un proceso continuo. Por lo tanto, no se unen los puntos con segmentos de recta. En su lugar, se traza una curva suave y continua que pase naturalmente por todos ellos. Esto refleja que: Al inicio, el pH sube lentamente. Alrededor del punto medio, la curva es casi plana. Alrededor del P.E., la curva tiene una pendiente muy pronunciada (un "salto"). Después del P.E., la pendiente vuelve a suavizarse.
